Många högtalare, långa kabeldragningar, enkelt att bygga ut. 100V-systemet är det etablerade sättet att distribuera ljud i kommersiella lokaler men det finns ett antal saker man behöver förstå för att göra det rätt.
Föreställ dig att du ska installera bakgrundsljud i ett kontorskomplex med 80 rum, eller längs en 200 meter lång produktionshall. Med ett vanligt högtalarssystem, där varje högtalare kopplas direkt med låg impedans, skulle kabeltjockleken och kabeldragningens längd göra att hälften av förstärkareffekten försvann som värme i kabeln innan den ens nådde högtalarna.
100V-systemet löser det på ett elegant sätt: istället för att skicka stark ström genom långa kablar, omvandlar man signalen till en hög spänning och låg ström vid förstärkaren. Då spelar inte kabellängden nästan någon roll. Precis som elnätet distribuerar elektricitet på högspänning och transformerar ned till 230 volt hemma hos dig, gör ett 100V-system exakt samma sak fast med ljud.
Systemet kallas ibland för "konstantspänningssystem", vilket är lite missvisande. Spänningen på linjen är inte 100 volt hela tiden. Den varierar precis som vilken annan ljudsignal som helst, beroende på vad som spelas och hur högt förstärkaren är inställd.
Siffran 100V beskriver vad linjen maximalt kan nå, just när förstärkaren arbetar på full effekt. En 100-voltssförstärkare på 200 watt och en på 500 watt visar båda 100V på linjen vid fullständig uteffekt. Det är just det som är poängen: alla 100V-högtalare och alla 100V-förstärkare talar samma "språk" och kan kombineras fritt utan att behöva räkna om impedanser.
Om systemet växer och du behöver mer effekt byter du bara förstärkaren mot en starkare. Ingen omräkning, inget nytt kablage, inga ändrade inställningar på högtalartransformatorerna. Allt fungerar som förut, fast med mer headroom.
I ett vanligt impedanssystem förändras hela systemets belastning om man kopplar in eller kopplar bort en högtalare. I ett 100V-system påverkar en enskild högtalare ingenting annat än den totala effektbudgeten, så länge den håller sig inom förstärkarens kapacitet.

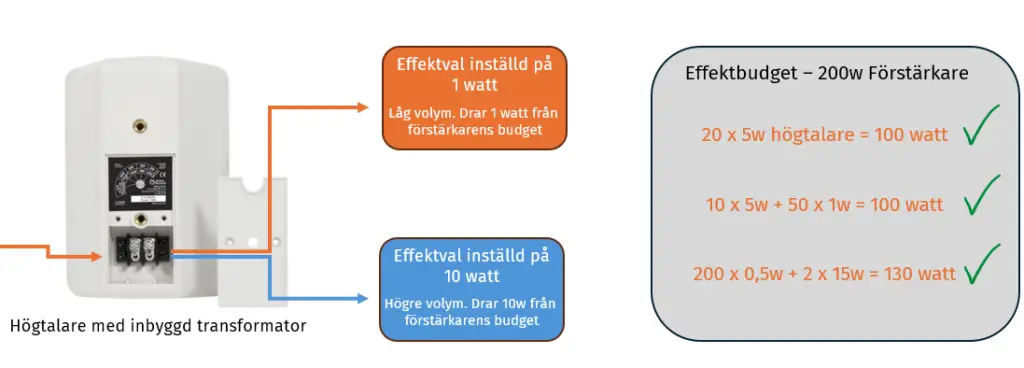

Varje högtalare i ett 100V-system har en liten transformator monterad på sig eller i sin kåpa. Den transformatorn har ett antal anslutningspunkter, kallas tapp eller "tap", märkta med effektvärden: till exempel 0,5W, 1W, 2W, 5W och 15W. Det är dessa värden som styr hur hög volym just den högtalaren ger och hur mycket effekt den tar från förstärkaren.
Det är ett praktiskt system: vill du att en högtalarzon ska låta lite lägre än resten kopplar du den på ett lägre watt-tapp. Vill du ha mer volym väljer du ett högre. Förändringen påverkar inte de övriga högtalarna i systemet.
Sätt de flesta högtalarna på ett mellantapp, exempelvis 1W eller 2W, istället för maximal watt-tapp. Det ger utrymme att justera en enskild högtalare uppåt om den zonen behöver mer volym, utan att behöva röra alla andra. En högtalare inställd på maximal tapp kan bara justeras nedåt.
Grundregeln är enkel: lägg ihop watt-tapparna (effekten) för alla högtalare i systemet. Det totalet är vad förstärkaren måste klara av. Men i praktiken lägger man alltid till en marginal, av två skäl.
Det första skälet är att det alltid finns förluster i kablaget och i transformatorerna längs vägen. Det är svårt att räkna ut exakt hur stora de är, men som riktlinje ska förstärkaren dimensioneras för ungefär 50 procent mer effekt än högtalarnas sammanlagda effekt. Det andra skälet är att ett väldesignat system ska ha utrymme att växa: ytterligare högtalare eller ett par högtalare med ökad effekt ska inte kräva ett förstärkarbyte.
En förstärkare som körs för nära sin maxeffekt skyddar sig själv genom att klippa signalen och stänga ned. Resultatet är förvrängd eller tystnad istället för ljud, exakt när systemet behövs som mest. Det är alltid billigare att välja en storlek upp i förstärkareffekten än att hantera ett underpresterande system i drift.
En av de stora praktiska fördelarna med 100V-systemet är att man kan använda tunnare kabel än i ett vanligt impedanssystem. Eftersom strömmen längs kabeln är låg vid hög spänning, är också resistansförlusten liten. Det syns direkt i materialkostnaden och i installationsarbetet, särskilt i projekt med långa kabeldragningar eller många trappor och väggar att passera.
Det betyder inte att man kan använda vilken kabel som helst. Kabeln måste fortfarande ha rätt tvärsnittsarea för dragningslängden och antal anslutna högtalare. En för tunn kabel i ett system med många högtalare på långa avstånd ger mätbara förluster. Som tumregel rekommenderas minst 1,5 mm² för normala installationer och 2,5 mm² vid långa sträckor eller högre effekter.
| Kabellängd / belastning | Rekommenderat tvärsnitt | Kommentar |
|---|---|---|
| Upp till 50 m, lätt belastning | 1,5 mm² | Standard för de flesta kontors- och butiksinstallationer. |
| 50–150 m eller tyngre belastning | 2,5 mm² | Rekommenderas för lager, industrilokaler och stora ytor. |
| Över 150 m eller hög effekt | 4 mm² | Beräkna förluster specifikt. Kan vara aktuellt för stora sporthallar och arenor. |
Högtalare i ett 100V-system kopplas vanligtvis i serie längs en gemensam linje, så kallad daisy-chain. Det är enkelt och kräver minst kabelåtgång. I större system med tydliga zoner kan det vara fördelaktigt att dra separata ledningar från förstärkaren till varje zon, en stjärnkoppling. Det ger bättre isolering om en zon skulle få problem och gör felsökning enklare.
100V-system hanterar zonindelning enkelt. En förstärkare kan driva hela byggnaden, medan separata volymkontroller hanterar nivån i enskilda rum eller avdelningar. En volymkontroll i receptionen påverkar inte volymen i konferensrummet, och vice versa.
En väggmonterad eller rackad autoformer-volymkontroll justerar nivån på en hel grupp högtalare utan att påverka övriga zoner på samma förstärkarkanal.
Vid en nödsituation eller viktig avisering kan ett prioritetssignal automatiskt överta alla volymkontroller och driva upp volymen till full nivå, oavsett var knopparna är inställda.
En förstärkare med flera kanaler kan skicka olika källmaterial till olika delar av byggnaden. Musik i restaurangen, talmeddelanden i lagret och bakgrundsljud i receptionen från samma rack.
100V-system hanterar zonindelning enkelt. En förstärkare kan driva hela byggnaden, medan separata volymkontroller hanterar nivån i enskilda rum eller avdelningar. En volymkontroll i receptionen påverkar inte volymen i konferensrummet, och vice versa.
En väggmonterad eller rackad autoformer-volymkontroll justerar nivån på en hel grupp högtalare utan att påverka övriga zoner på samma förstärkarkanal.
Vid en nödsituation eller viktig avisering kan ett prioritetssignal automatiskt överta alla volymkontroller och driva upp volymen till full nivå, oavsett var knopparna är inställda.
En förstärkare med flera kanaler kan skicka olika källmaterial till olika delar av byggnaden. Musik i restaurangen, talmeddelanden i lagret och bakgrundsljud i receptionen från samma rack.
100V-systemet är ett av våra vanligaste verktyg i kommersiella installationer, och vi arbetar med det i allt från enskilda kontorsvåningar till flervåningsbyggnader med hundratals högtalare. Tekniken är beprövad och robust, men rätt dimensionering och installation kräver att man faktiskt räknar på det.
Vi summerar effekten för varje zon, lägger på en realistisk marginal för förluster och framtida tillväxt, och dimensionerar förstärkaren utifrån det resultatet.
Vilka ytor ska ha separat volymkontroll? Var behövs prioritetsstyrning? Det avgörs i designfasen, inte när kabeln är dragen.
Vi räknar på faktiska kabelavstånd och belastning för att säkerställa att förlusterna håller sig inom acceptabla gränser. Inte för mycket eller för lite koppar!
Vi konfigurerar ett högpassfilter på alla kanaler i 100V-system för att skydda transformatorerna mot onödig överlast och förlänger därmed systemets livslängd.
I system där musikåtergivning är viktig specificerar vi transformatorer med lägre "insertionsförlust". I renodlade talsystem räcker standardkvalitet. Rätt sak på rätt plats.
Varje zon, varje kabelväg, varje effektinställning dokumenteras. Det gör felsökning och framtida utbyggnad hanterbar.
Ett rätt dimensionerat 100V-system med effektmarginal kan byggas ut med fler högtalare eller zoner utan att kräva nytt kablage eller förstärkarbyten, så länge effektbudgeten håller.
Med tydlig zonindelning och bra dokumentation är ett 100V-system en av de enklaste systemtyperna att felsöka. Skulle en hel zon tystna? Ja, då pekar detta direkt mot sin volymkontroll eller förstärkarkanal.
